КЕЙС 01 / ВИДЕОНАБЛЮДЕНИЕ
Монтаж видеонаблюдения
в двухподъездном многоквартирном доме
Двор, входные группы, этажные холлы и лифты. Кабельная инфраструктура, архив записей и удалённый просмотр для жильцов.
камеры всего, включая лифтовые
кабеля по журналу
камер внутри и по периметру
камеры в лифтах
Подтверждено: 30 камер внутри дома и по периметру + 2 камеры в лифтах = 32. Лифтовые линии КПЛК — по 60 м, всего 120 м.
ЗАДАЧА
Организовать наблюдение за придомовой территорией и общими зонами двух подъездов. Собрать оборудование в центральном щите, подключить этажные узлы, обеспечить запись и удалённый доступ к системе для жильцов.
РЕАЛЬНЫЙ ОБЪЕКТ
Камеры, трассы и узлы подключения.
Нажмите на фото, чтобы открыть крупнее.

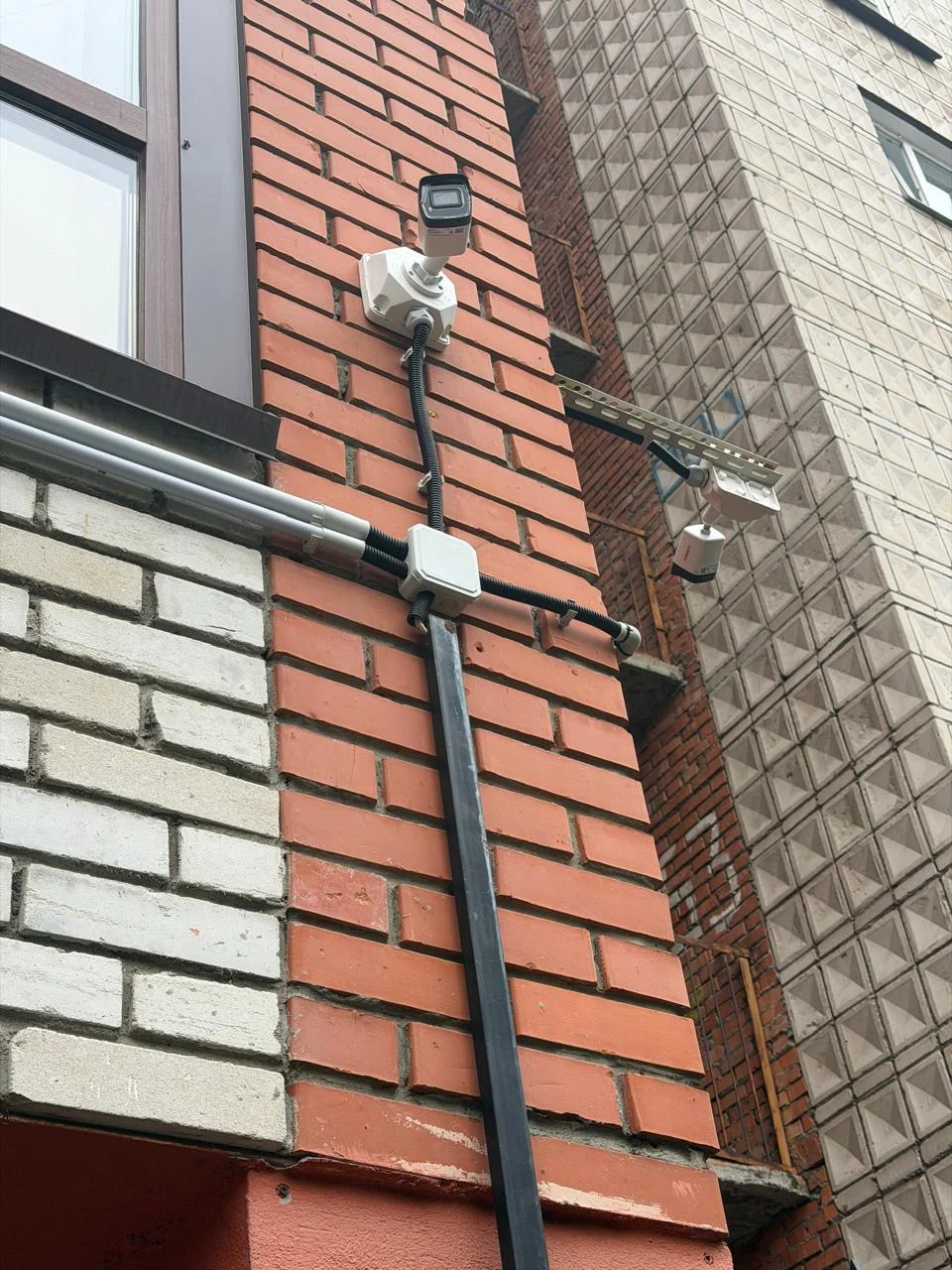

Наружные камеры и защищённые кабельные линии.

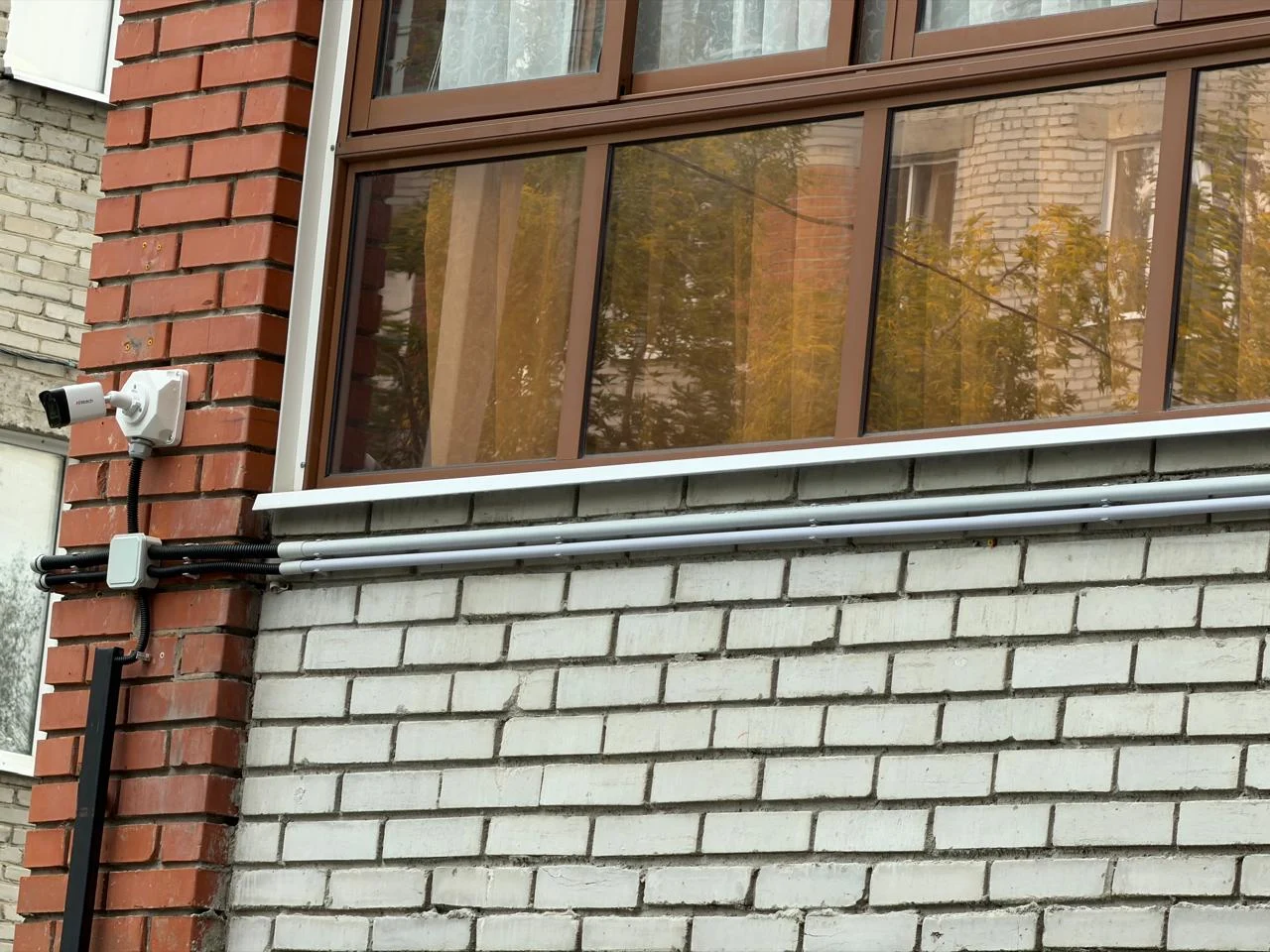

Крепление камеры и прокладка трассы вдоль фасада.

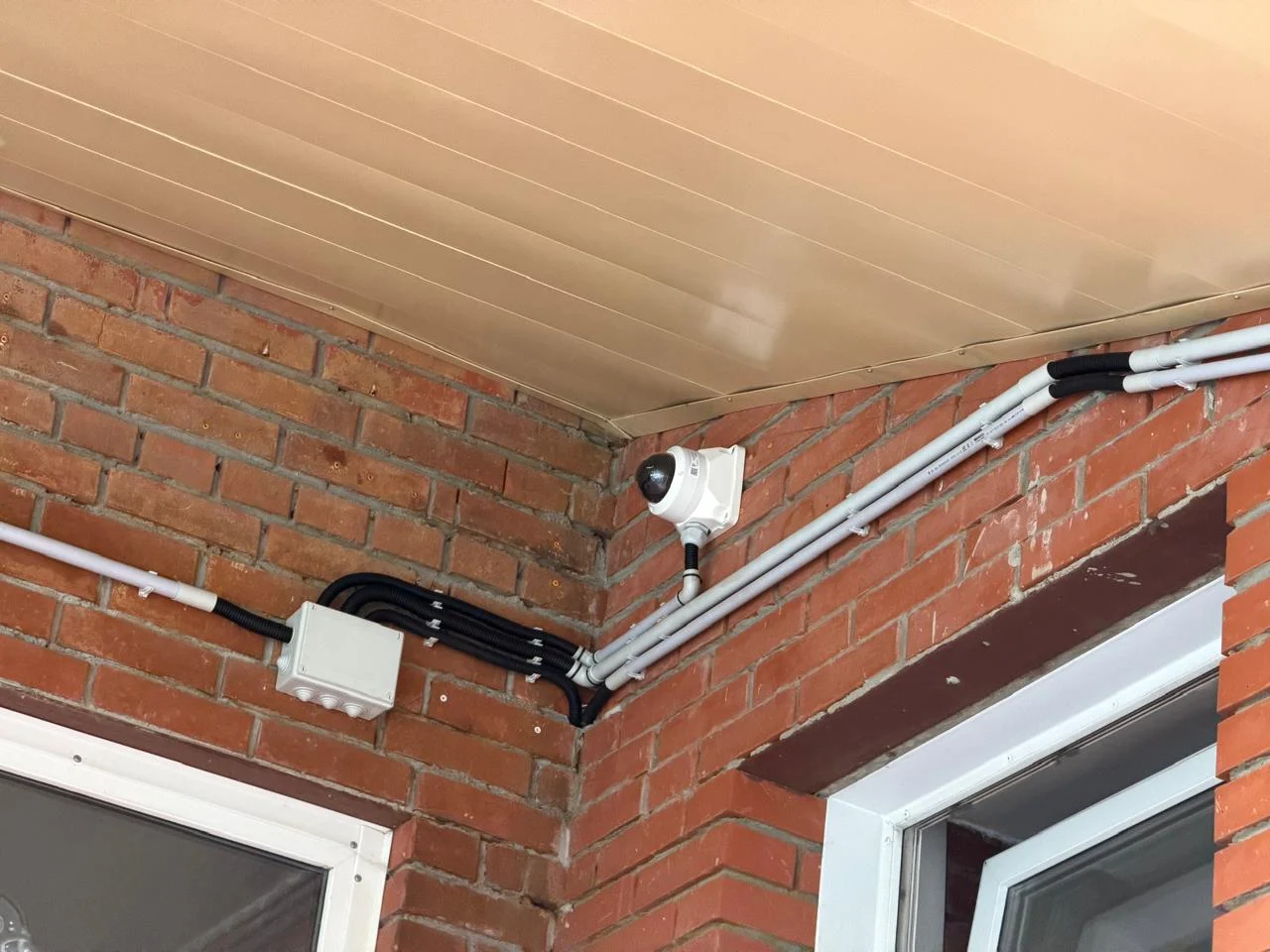

Купольная камера в зоне входа в подъезд.

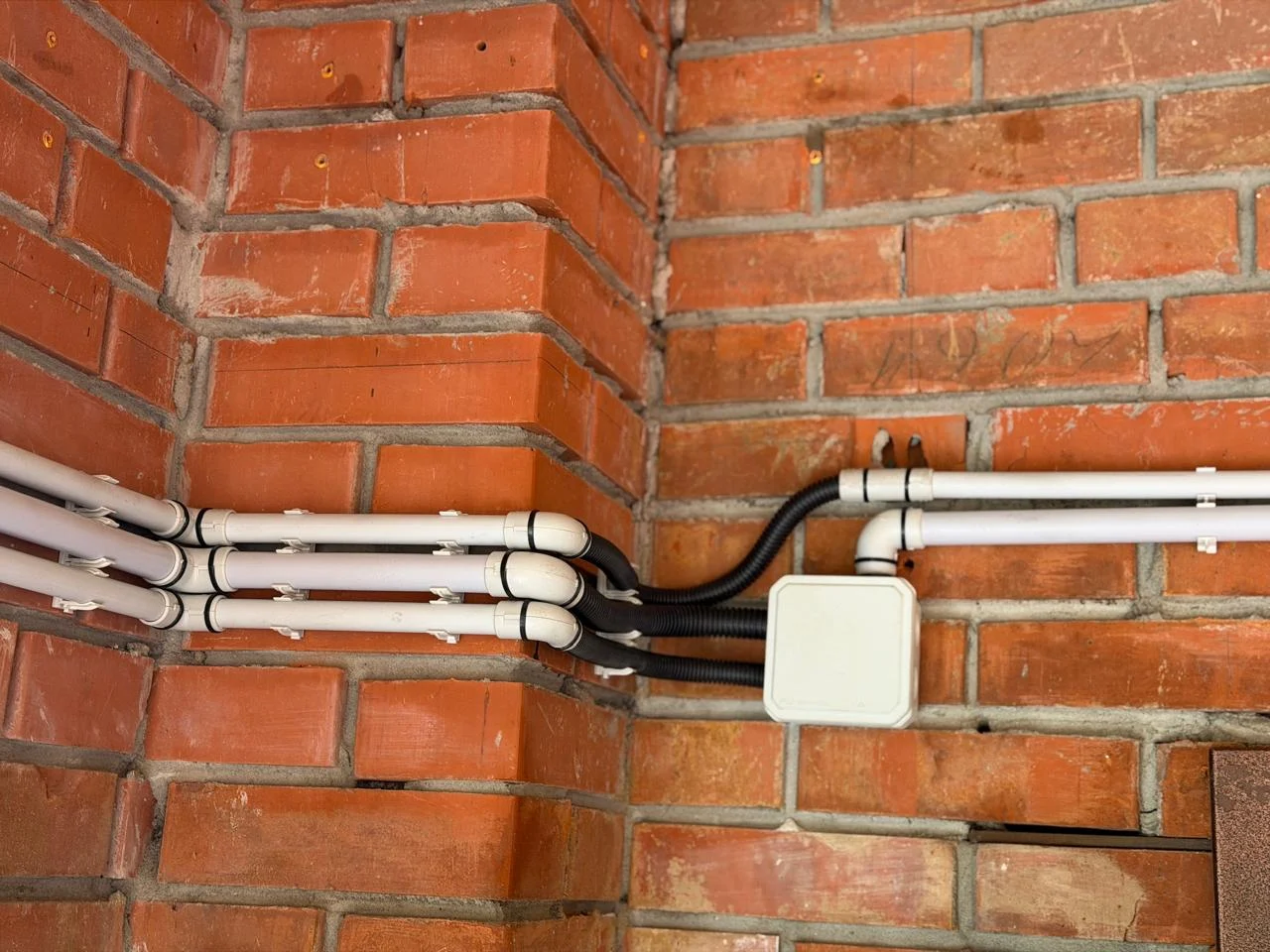

Жёсткие трубы, переходы и распределительная коробка.

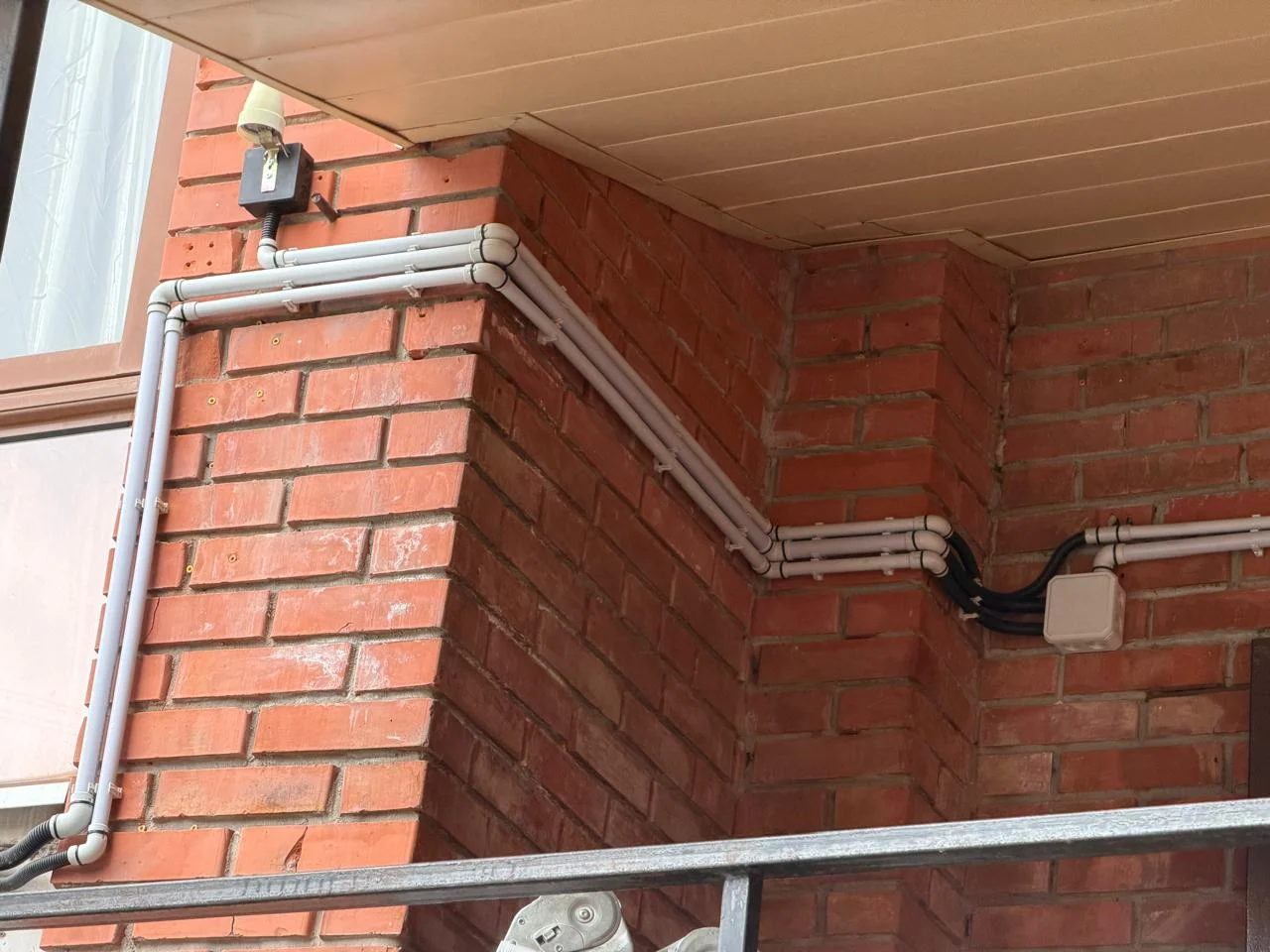

Прокладка с учётом геометрии стен и перекрытий.

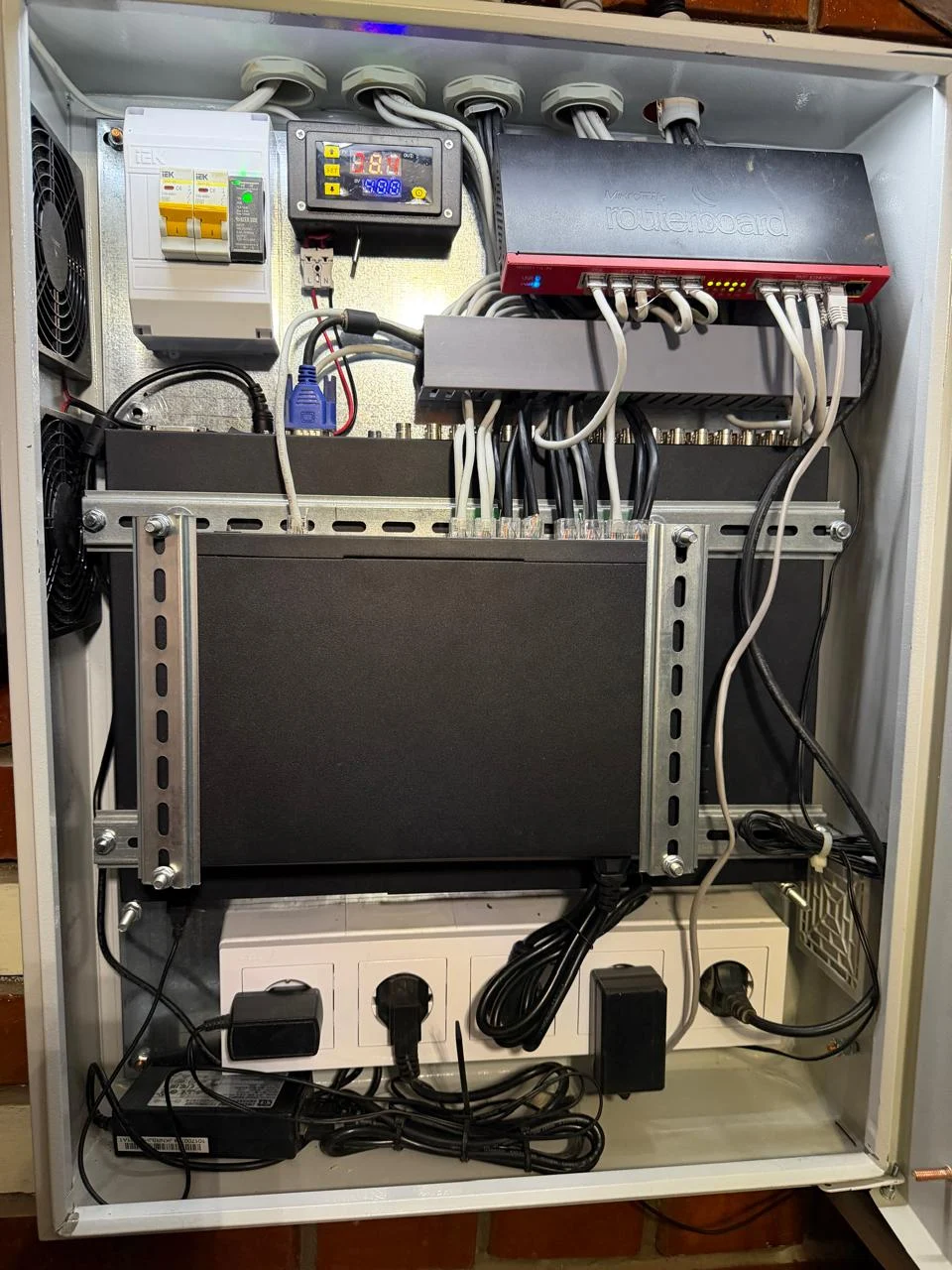

Размещение оборудования, температурный контроль, два вентилятора и сервисная подсветка.
В двух лифтовых кабинах установлены камеры с отдельными линиями на специальном плоском комбинированном лифтовом кабеле КПЛК производства «Фирма Подий». Модель лифтовых камер — HiWatch DS-I202(E); длина каждой линии — 60 м.
КПЛК 2×0,75 + 4×(2×0,20) · плоский комбинированный
Организован удалённый доступ к системе видеонаблюдения для жильцов. Сетевой узел объединяет камеры и видеорегистратор, а просмотр доступен через клиентские приложения.
Изображение с объекта и архив — в одной системе.
ИНЖЕНЕРНЫЕ ДЕТАЛИ
Помимо размещения сетевого оборудования и видеорегистратора, внутри щита организованы охлаждение, фильтрация приточного воздуха и сервисное освещение.
Два вентилятора обеспечивают циркуляцию воздуха внутри щита.
Работа вентиляции управляется температурным контроллером.
На притоке воздуха установлены сетки для защиты от пыли.
Дополнительное освещение помогает при проверке соединений и обслуживании.
СОСТАВ СИСТЕМЫ
Модели камер — по кабельному журналу.
Остальное оборудование — по смете и описанию.
| Модель | Количество по журналу | Зона применения |
|---|---|---|
| HiWatch DS-I450M(C) | 4 | Наружные камеры, калитки и двор |
| HiWatch DS-I402 D | 3 | Крыльцо и тамбуры |
| HiWatch IPC-B020(C) | 3 | Боковые и тыльные фасады |
| HiWatch IPC-T020(C) | 20 | Этажные камеры |
| HiWatch DS-I202(E) | 2 | Лифтовые кабины |
Использован видеорегистратор Hikvision DS-7232HQHI-K2. Диск WD Purple WD85PURZ — 1 шт.
Объединение оборудования и организация удалённого доступа к системе видеонаблюдения.
Коммутатор на 16 PoE-портов в щите обслуживает 16 камер. В каждом подъезде установлен коммутатор на 8 PoE-портов: 7 камер на этажах с 4-го по 10-й и 1 камера в лифте.
КАБЕЛЬНАЯ ИНФРАСТРУКТУРА
Наружные, внутренние
и отдельные лифтовые линии.
| Назначение | Кабель | Длина | Состав |
|---|---|---|---|
| Наружные линии | EC-UU004-5E-PE-BK · UTP Cat.5e | 341 м | 8 линий |
| Внутренние линии к камерам | UEC-UU004-5E-PVC-GY · UTP Cat.5e | 355 м | 22 линии без лифтов |
| Межшкафные соединения | UEC-UU004-5E-PVC-GY · UTP Cat.5e | 71 м | UPLINK-02: 35 м · UPLINK-03: 36 м |
| Лифтовые линии | КПЛК 2×0,75 + 4×(2×0,20) · Фирма Подий | 120 м | 2 × 60 м |
| Всего по уточнённому журналу | 887 м | 32 камерные + 2 межшкафные линии | |
По уточнённому журналу: 341 м наружного UTP, 426 м внутреннего UTP (включая 71 м межшкафных соединений) и 120 м лифтового кабеля КПЛК 2×0,75 + 4×(2×0,20) «Фирма Подий». Для двух лифтовых линий сохранены длины из журнала — по 60 м.
| Линия | Длина, м | Откуда | Куда | Модель камеры | Этаж |
|---|---|---|---|---|---|
| CCTV-01 | 34 | Серверный шкаф | Калитка 1 | DS-I450M(C) | Улица |
| CCTV-02 | 30 | Серверный шкаф | Двор 1 | DS-I450M(C) | Улица |
| CCTV-03 | 16 | Серверный шкаф | Крыльцо | DS-I402 D | Улица |
| CCTV-04 | 34 | Серверный шкаф | Двор 2 | DS-I450M(C) | Улица |
| CCTV-05 | 41 | Серверный шкаф | Двор 3 | DS-I450M(C) | Улица |
| CCTV-06 | 9 | Серверный шкаф | Тамбур 1 | DS-I402 D | 1 |
| CCTV-07 | 5 | Серверный шкаф | Тамбур 2 | DS-I402 D | 1 |
| CCTV-08 | 15 | Серверный шкаф | 1Этаж 1й Подьезд | IPC-T020(C) | 1 |
| CCTV-09 | 19 | Серверный шкаф | 1Этаж 2й Подьезд | IPC-T020(C) | 1 |
| CCTV-10 | 65 | Серверный шкаф | Левая сторона 1 | IPC-B020(C) | Улица |
| CCTV-12 | 80 | Серверный шкаф | Тыльный фасад | IPC-B020(C) | Улица |
| CCTV-14 | 41 | Серверный шкаф | Правая сторона | IPC-B020(C) | Улица |
| UPLINK-02 | 35 | Серверный шкаф | Коммутатор 1го Подъезда | - | 6 |
| UPLINK-03 | 36 | Серверный шкаф | Коммутатор 2го Подъезда | - | 6 |
| CCTV-15 | 24 | Серверный шкаф | 1й Подьезд | IPC-T020(C) | 2 |
| CCTV-16 | 19 | Серверный шкаф | 1й Подьезд | IPC-T020(C) | 3 |
| CCTV-17 | 16 | Коммутатор 1го Подъезда | 1й Подьезд | IPC-T020(C) | 4 |
| CCTV-18 | 13 | Коммутатор 1го Подъезда | 1й Подьезд | IPC-T020(C) | 5 |
| CCTV-19 | 10 | Коммутатор 1го Подъезда | 1й Подьезд | IPC-T020(C) | 6 |
| CCTV-20 | 13 | Коммутатор 1го Подъезда | 1й Подьезд | IPC-T020(C) | 7 |
| CCTV-21 | 16 | Коммутатор 1го Подъезда | 1й Подьезд | IPC-T020(C) | 8 |
| CCTV-22 | 19 | Коммутатор 1го Подъезда | 1й Подьезд | IPC-T020(C) | 9 |
| CCTV-23 | 22 | Коммутатор 1го Подъезда | 1й Подьезд | IPC-T020(C) | 10 |
| CCTV-24 | 24 | Серверный шкаф | 2й Подьезд | IPC-T020(C) | 2 |
| CCTV-25 | 22 | Серверный шкаф | 2й Подьезд | IPC-T020(C) | 3 |
| CCTV-26 | 16 | Коммутатор 2го Подъезда | 2й Подьезд | IPC-T020(C) | 4 |
| CCTV-27 | 13 | Коммутатор 2го Подъезда | 2й Подьезд | IPC-T020(C) | 5 |
| CCTV-28 | 10 | Коммутатор 2го Подъезда | 2й Подьезд | IPC-T020(C) | 6 |
| CCTV-29 | 13 | Коммутатор 2го Подъезда | 2й Подьезд | IPC-T020(C) | 7 |
| CCTV-30 | 16 | Коммутатор 2го Подъезда | 2й Подьезд | IPC-T020(C) | 8 |
| CCTV-31 | 19 | Коммутатор 2го Подъезда | 2й Подьезд | IPC-T020(C) | 9 |
| CCTV-32 | 22 | Коммутатор 2го Подъезда | 2й Подьезд | IPC-T020(C) | 10 |
| CCTV-33 | 60 | Коммутатор 1го Подъезда | 1й Подьезд | DS-I202(E) | Лифт |
| CCTV-34 | 60 | Коммутатор 2го Подъезда | 2й Подьезд | DS-I202(E) | Лифт |
АРХИТЕКТУРА РЕШЕНИЯ
Укрупнённая схема по материалам проекта. На телефоне откройте её отдельно для просмотра деталей.
